Что это. Идея оформления и графическая модель для разговора с застройщиком. Это не рабочий инженерный
проект: электрика, крепления, пожарные требования и правила площадки не проверялись и не согласованы.
Никакие согласования не получены. Реальный стенд пока никто не строит — сначала обсуждаем замысел,
размеры и состав мебели.

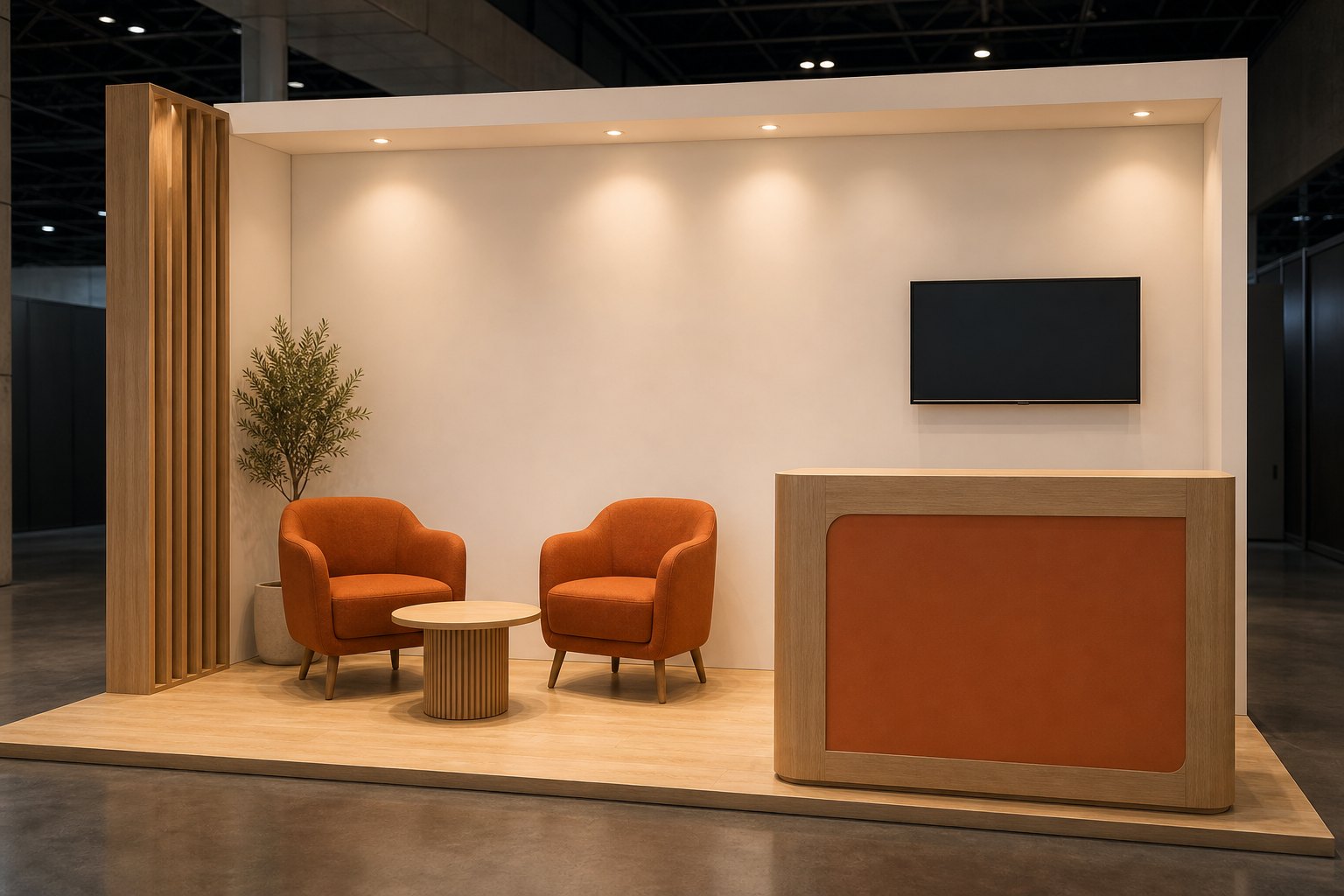

1. Как это выглядит Тёплый свет, молочный цвет и терракота. Без людей и чужих брендов — только наш стенд.
2. План сверху с размерами и легендой Место 300 × 200 см. Спереди — открытая сторона 300 см, вход свободный.
3. Легенда и размеры То же, что на плане, — текстом, чтобы удобно было читать и переносить в задание.
| № | Элемент | Размер (ширина × глубина) | Что важно |
|---|---|---|---|
| 1 | Задняя стенка | 300 × 250 см, высота условно | Название «Кадр»: буквы 45 см, от пола 190 см |
| 2 | Экран | 122 × 69 см (55") | На задней стенке, низ на 110 см от пола |
| 3 | Стойка для общения | 150 × 65 см | Высота столешницы 105 см |
| 4 | Два кресла | по 65 × 70 см | Друг напротив друга, для двух посетителей |
| 5 | Столик | 50 × 50 см | Высота 45 см |
| 6 | Место сотрудника | 150 × 65 см | Свободная зона за стойкой |
| 7 | Вход | 300 см по фронту | 215 см свободно по фронту, полоса перед стойкой 70 см |
4. Предварительные расстояния
300 см
Передняя сторона не закрыта стеной. Полезную ширину входа уточняют по реальной мебели и требованиям площадки.
215 см
Свободный проход по фронту — от левой группы кресел до правого края места.
70 см
На схеме перед стойкой оставлено 70 см, между группами — 60 см. Достаточность этих расстояний для эксплуатации не проверена.
Проверено по плану: мебель не пересекается, разговорная зона и стойка разделены проходом 60 см. Габариты мебели взяты типовые — производитель может дать свои, тогда план правим.

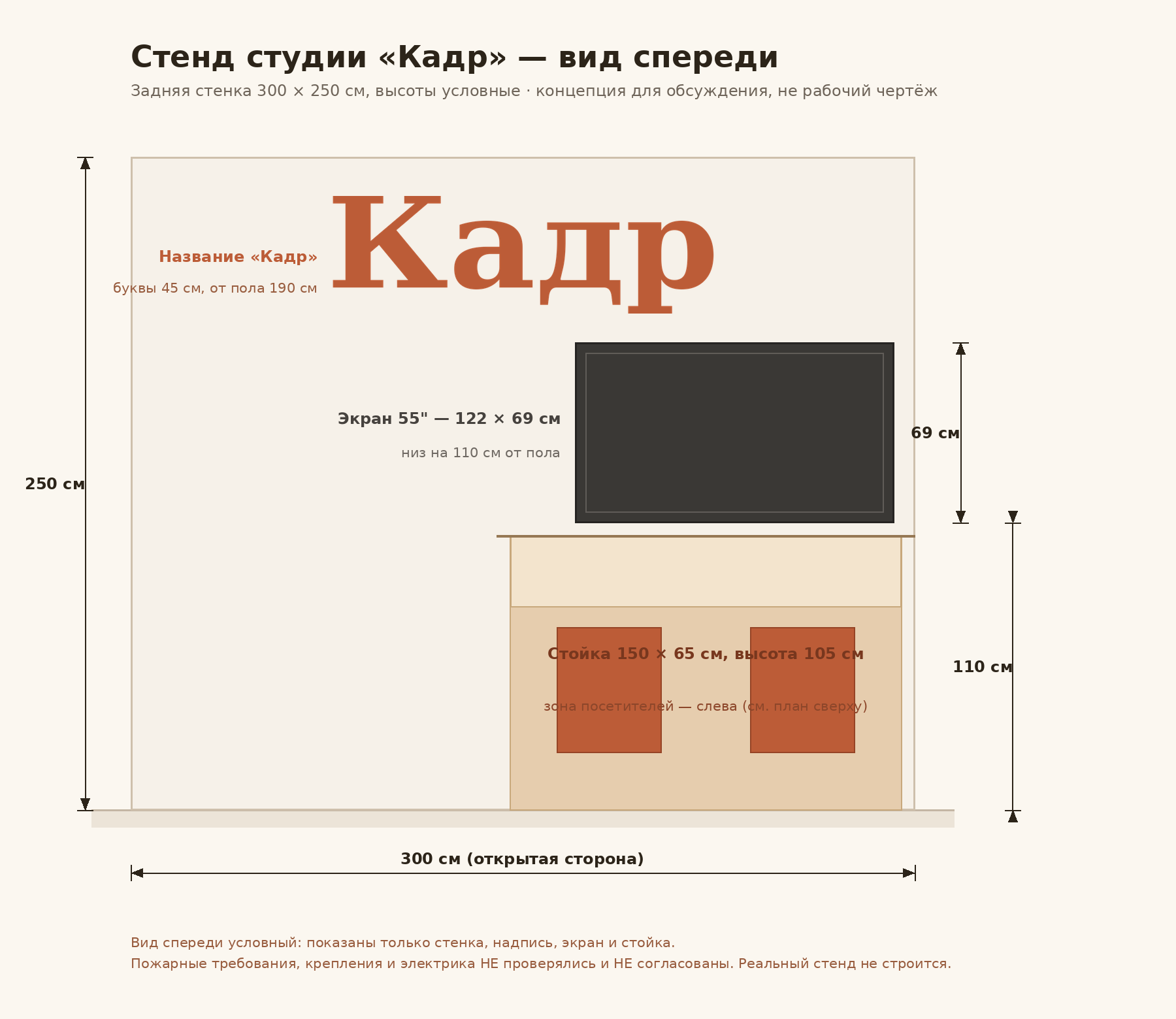

5. Вид спереди Что видит посетитель, когда подходит: название, экран и стойка на одной оси.
6. Название «Кадр» — чистым текстом Отдельная картинка: если на визуализации буквы вышли с искажением, для макета берём эту надпись.
7. Что уточнить у застройщика Мы ничего не согласовывали: ниже — вопросы, на которые нужны его ответы.
- Какая высота задней стенки допустима на площадке? В модели — 250 см.
- Как крепим экран 122 × 69 см на высоте 110 см: своя стойка или крепление в стенку?
- Питание: сколько точек и где, нужен ли кабель-канал по полу?
- Пол: покрытие уже есть на месте или привозим своё? В модели — тёплое покрытие и мягкий свет.
- Свет: есть ли общий свет сверху или ставим свои светильники под тёплый оттенок?
- Правила площадки: отступы от соседей, что разрешено вешать и ставить, ограничения по высоте.
- Когда доступ на монтаж и демонтаж и кто монтирует — мы или его бригада?
- Какие согласования (электрика, пожарные требования) нужны и на чьей стороне — мы под это подстраиваемся.
